通風蝶閥的結構特點與性能優勢分析

2024-06-21 關注次數：

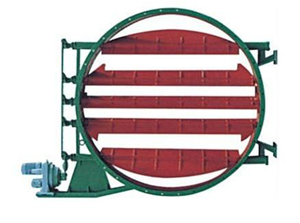

通風蝶閥作為一種常見的流體控制設備，廣泛應用于通風和除塵系統中，其結構特點與性能優勢體現在以下幾個方面：

結構特點：

中線式蝶板設計：通風蝶閥采用中線式蝶板設計，即蝶板的旋轉中心位于閥體的中心線上，這使得蝶板在開啟和關閉時，能夠更均勻地分配作用力，減少磨損，提高使用壽命。

輕量化結構：結構緊湊、重量輕，通常由短結構鋼板焊接而成，這樣的設計便于安裝，也減少了對支撐結構的要求。

無連桿和螺栓：內部無傳統的連桿和螺栓設計，減少了運動部件，提高了工作的可靠性，降低了故障率，同時也簡化了維護工作。

多工位安裝：不受介質流向限制，可以任意角度安裝，適應多種工況需求，增加了安裝的靈活性。

流阻小、流通量大：蝶板開啟時，幾乎不阻止介質流動路徑，因此具有較小的流阻和較大的流通能力，適合大流量應用場合。

性能優勢：

成本效益：由于結構簡單，所需材料少，加之可以與多種電動執行器兼容，通風蝶閥的整體成本相對較低。

操作簡便：需要的力矩小，即便是大型閥門也可以輕松操作，可以手動、氣動、電動等多種方式驅動，適應不同操作需求。

調節與開關功能：通風蝶閥分為開關型和調節型，既能實現完全的開啟與關閉，也能進行一定程度的流量調節，滿足不同工況的控制要求。

耐溫范圍廣：通風蝶閥可以適用于不同的溫度條件，部分型號能夠承受高達300℃的介質溫度，適用于多種工業環境。

長壽命與穩定性：由于設計合理，減少了磨損點，且內部無易損件，通風蝶閥的使用壽命較長，運行穩定性高。
