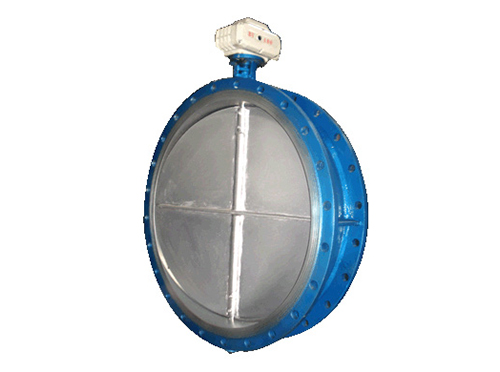

DF941w電動通風蝶閥
所屬分類：通風蝶閥系列
DF941w電動通風蝶閥
- 質量穩定：實行全過程質量監控，細致入微，各方面檢測！
- 價格合理：You效內部成本控制，減少了開支，讓利于客戶！
- 交貨快捷：更好生產流水線，充足的備貨，縮短了交貨期！
- 銷售：13706662098
詳情介紹
結構特點
用途：
該蝶閥一般適用于工業、環保等管路作通風型調節介質流量之用。
采用標準：
法蘭連接尺寸GB9115.6-88；GB9115.7-88
結構長度：GB12221-89
壓力試驗：GB/T13927-92；ZBJ16006-96
主要技術參數
| 公稱通徑DN（mm） | 50-2000 | ||
| 公稱壓力PN（Mpa） | 0.05 | 0.10 | |
| 試驗壓力Ps(Mpa) | 強度試驗 | 0.075 | 0.15 |
| 密封試驗 | ≤1.5%泄漏量 | ||
| 適用介質 | 煤氣、含塵氣體、煙道氣等 | ||
| 適用溫度 | -40℃-650℃ | ||
DF941w-O.1型電動式輕型通風蝶閥用電動裝置驅動蝶板旋轉90。完成啟閉動作。本閥可以單臺遠距離控制，也可以多臺集中遠控。
DF941w-O.1主要結構尺寸
| DN | L | D | D1 | H | A1 | A2 | b | N-φd | 配用電裝型號 | 電機功率KW | 重量(Kg) |
| 250 | 50 | 340 | 300 | 700 | 505 | 180 | 6 | 6-φ12 | Q10 | O.06 | 48 |
| 300 | 50 | 395 | 350 | 755 | 505 | 180 | 8 | 6-φ12 | Q10 | O．06 | 55 |
| 350 | 70 | 445 | 400 | 805 | 505 | 180 | 8 | 12-φ14 | Q1O | O．06 | 62 |
| 400 | 70 | 495 | 450 | 855 | 505 | 180 | 8 | 12-φ14 | Q20 | O．09 | 70 |
| 450 | 70 | 545 | 500 | 905 | 505 | 180 | 10 | 12-φ14 | 020 | O．09 | 78 |
| 500 | 70 | 610 | 565 | 970 | 505 | 180 | 10 | 12-φ14 | Q20 | O．09 | 87 |
| 550 | 100 | 670 | 618 | 1030 | 505 | 180 | 12 | 16-φ18 | 020 | O．09 | 98 |
| 600 | 100 | 720 | 668 | 1080 | 505 | 180 | 12 | 16-φ18 | Q20 | 0.09 | 120 |
| 700 | 100 | 820 | 760 | 1180 | 505 | 180 | 14 | 16-φ18 | 030 | O．12 | 155 |
| 800 | 120 | 920 | 870 | 1280 | 505 | 180 | 16 | 20-φ18 | Q30 | 0.12 | 188 |
| 900 | 120 | 1020 | 970 | 1380 | 505 | 185 | 16 | 20-φ18 | Q30 | O．12 | 220 |
| 1000 | 150 | 1120 | 1070 | 1430 | 505 | 185 | 18 | 20-φ18 | Q60 | O．18 | 280 |
| 1200 | 150 | 1320 | 1270 | 1630 | 505 | 185 | 20 | 26-φ22 | Q60 | 0.18 | 320 |
| 1400 | 150 | 1520 | 1470 | 1830 | 505 | 315 | 20 | 26-φ22 | Q60 | O．18 | 360 |
| 1600 | 200 | 1720 | 1670 | 2150 | 505 | 315 | 22 | 26-φ22 | Z15 | O．37 | 470 |
| 1800 | 200 | 1940 | 1870 | 2350 | 505 | 315 | 22 | 26-φ22 | Z15 | 0 37 | 530 |
| 2000 | 200 | 2140 | 2080 | 2570 | 505 | 315 | 24 | 26-φ22 | Z20 | O．37 | 620 |
| 2200 | 250 | 2340 | 2280 | 2770 | 505 | 315 | 24 | 26-φ22 | Z20 | 0.37 | 690 |
| 2400 | 250 | 2540 | 2480 | 2970 | 505 | 315 | 24 | 26-φ22 | Z30 | O．55 | 760 |
