一、產品概述：

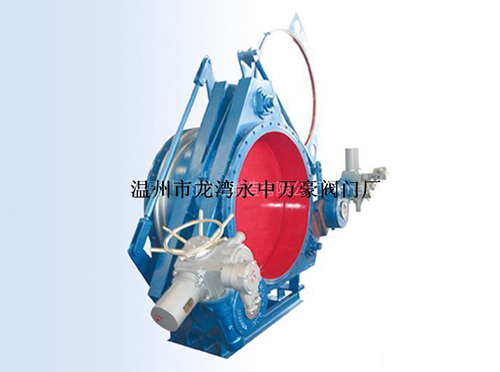

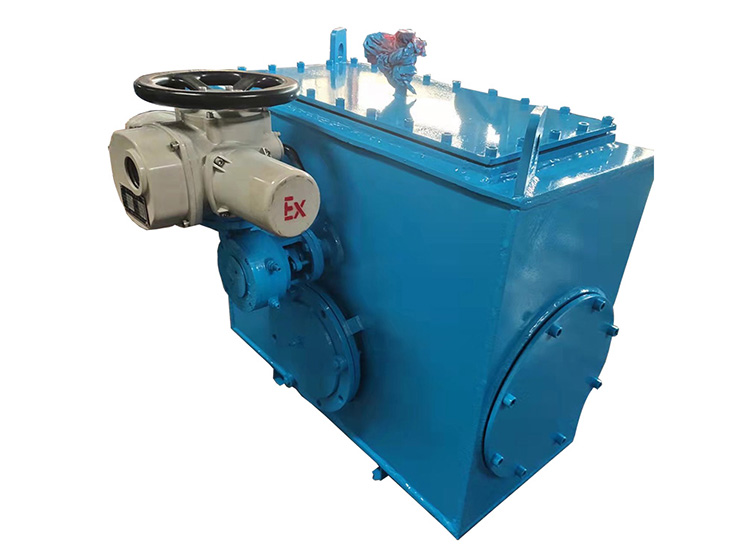

電動封閉式插板閥、電動封閉式眼鏡閥等。是一種大口徑管道輸送氣體、特別是輸送可燃氣體的隔斷用的封閉式插板閥，由主閥箱體和副閥箱體構成的閥箱及閥板、具有同步傳動機構和具有空行程的頂開裝置、利用離合器聯接/分離橫移驅動裝置和橫移機構的橫移裝置構成，橫移機構安裝在主閥箱體內、閥板上部中央，這種閥門，波紋補償器在工作過程中受力均勻、故障率低、壽命長，閥板行走平穩、需驅動動力小，并且可在不影響管道正常通斷的情況下檢驗閥門的可靠性。該閥是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送的主要控制設備，廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷。

二、產品優點：

1、全封閉電動插板閥中的前、后閥箱的剛性決定了整個閥的密封性能。我廠采用兩塊鋼板中通過科學地布置筋板組成一個剛性的 方箱結構的方案，此方案通過實際應用證明剛性可靠，用料省，為插板閥具有良好的密封性能打下了基礎。

2、大齒圈式傳動，保證同步夾緊。采用多點布置螺旋傳動絲杠，保證夾緊力大，自鎖性能好，密封可靠；大齒圈式傳動，保證多點同步夾緊。

3、采用硅橡膠密封圈硅橡膠密封圈耐溫高，保證密封安全可靠。

4、銷齒式走板傳動此種傳動方式不積灰，能保證閥門在高粉塵環境下仍能正常工作。

5、扒輪式閥板橫移機構在活動閥座的四個角上布有扒輪式閥板橫移機構，此機構在閥板被夾緊時，扒輪處在閥板槽鋼中間，當活動閥座移動到一半行程時，扒輪與頂輪將槽鋼可靠夾持，帶動閥板平行地離開閥座。此機構為機構式剛性夾持機構，因扒輪與頂輪已經將閥板剛性夾持，所以可保證閥板離開閥座時平行，不會出現依靠彈簧將閥板頂開，由于彈簧力量大小不一而導致推開的閥板傾斜的問題。夾緊動作時扒輪機構同步復位以備下次動作。

三、工作原理：

封閉式電動插板閥的工作過程是：首先頂開夾緊電裝動作，電裝通過減速器帶動大齒圈旋轉，大齒圈傳動均布的各個小齒輪， 動各絲杠同步旋轉，前閥箱上的活動閥座外移25～30mm，當活動閥座移動到8～12mm時，扒輪機構扒動閥板同步外移，頂開到位后， 閥板與左、右閥座之間各有8～12mm間隙，保證走板時密封圈與閥座不產生刮擦；接著走板電裝動作，電裝通過鏈輪銷齒結構帶動閥 板完成由通孔到盲孔或由盲孔到通孔的切換；zui后是夾緊動作，頂開夾緊電裝反轉，大齒圈傳動均布的各個小齒輪，帶動各絲杠同步 旋轉，保證活動閥座平行地將閥板壓緊在固定閥座與活動閥座之間。夾緊動作的同時扒輪機構同步復位以備下次動作。
