插板閥參數結構圖詳解
2020-07-08 關注次數：手動插板閥常用于卸料口和煙風管道中,200x200手動插板閥是環保行業常用的手動插板閥的一種。動插板閥經久耐用，流動阻力小，體積小，輕巧方便，使用廣泛。它的密封結構可以分軟密封、硬密封結構。工藝性好，結構緊湊等特點，密封閥座為活動結構制造，有防磨損和自動補償功能，因而壽命更長。
手動插板閥是粉料、晶粒料、小顆粒料的流量輸送控制的主要設備。手動螺旋插板閥廣泛適用于冶金、礦山、建材、糧食、化工等行業。是控制流量大小，切斷迅速的理想設備。

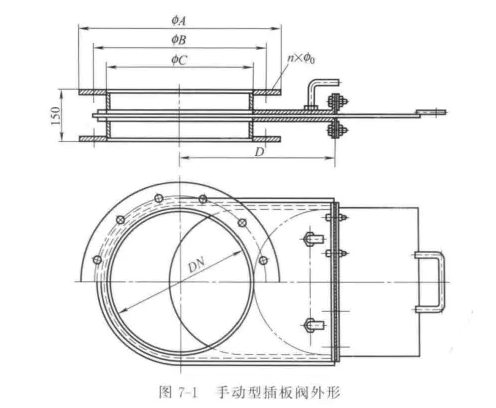

手動插板閥根據其操作結構形式又分為蝶、桿型和手柄型兩種，一般與旋轉閥配套使用。僅作為旋轉閥檢修時 的灰斗切斷作用。如除塵器灰斗的卸灰等。手柄型插板閥外形見下圖：
更多手動型插板閥參考：圓口方口手動插板閥參數詳解含圖紙實物圖
氣功型插板閥 用于粉塵自動排出控制，在電爐除塵系統中可用于沉降室或燃燒室灰斗的排灰 。

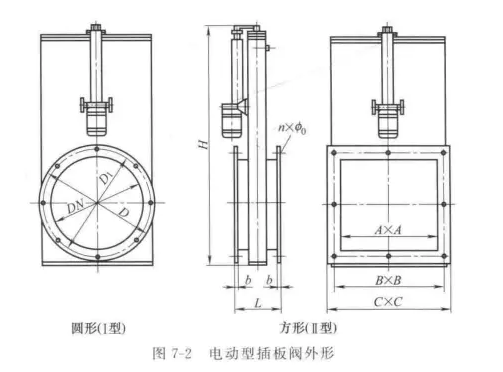

電動型插板閥 用于粉塵和漿液等的自動排出控制，在電爐除塵系統中可用于沉降室或燃燒室灰斗的排灰。電動型插板閥外形見圖 7-2外形尺寸見表7-2 。該閥使用壓力小干0.05 MPa，溫度小于300° 。
