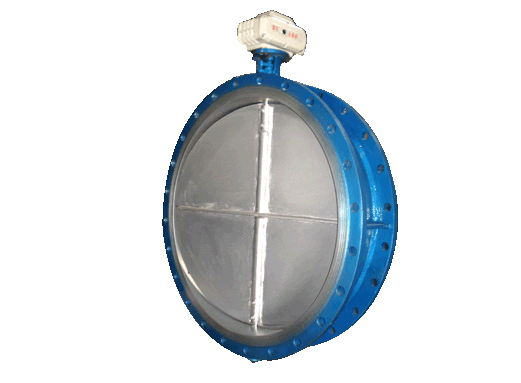

手動通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MP工，一般適用工業、冶金、環保等管道作通風調節介質流量之用。

其主要特點為：

1、設計新穎、合理、結構特別，重量輕，啟閉迅速。

2、力矩小，操作方便，省力靈巧。

3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

采用標準

設計標準：GB/T 12238-1989、JB/T8692-1998

法蘭連接尺寸：GB/T9115.1-2000 GB/T9113.1-2000

結構長度：GB/T12221-1989

壓力試驗：GB/T13927-1992;JB/T9092-1999

結構特點及用途：

該閥廣泛應用于通風除塵系統，對含塵氣體，煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和節流用。該閥門采用更好耐磨材料焊接而成，具有耐磨性好、工作穩定可靠、操作方便、動作靈敏、泄漏率小、使用壽命長、安裝維修方便，特別適用于低壓差、大口徑、大流量場合，它與各種執行機構組合配套使用，組合成不同性能的閥門。

主要性能：

公稱壓力：0.1Mpa

適用溫度：-10~300℃、-20~420℃、-30~500℃、

驅動方式：手動、電動、氣動、液動、電液動

適用介質：含塵煙氣、空氣、煤氣及含塵氣體

低泄漏率：<1%

泄漏率：普通型<3%

方型通風碟閥

方型通風碟閥主要應用于發電廠風道、煙道中做截流或調節介質流量用，也可用于其它行業中的風道、煙道。方風門可使系統某一管路介質全部流通/截?cái)嗷蚪橘|(zhì)流量隨控制而變化。

方型通風碟閥詳細介紹：

產品規格：200*200-3000*3000

公稱壓力：0.1MPa

適用溫度≤350°C

泄 漏 率≤3%

適用介質：空氣、 煙氣、含粉塵氣體等

產品用途：方型通風碟閥主要應用于發電廠風道、煙道中做截流或調節介質流量用，也可用于其它行業中的風道、煙道。方風門可使系統某一管路介質全部流通/截?cái)嗷蚪橘|(zhì)流量隨控制而變化。

方型通風碟閥注意事項：

1、關閉檔板風門規格中的寬或長是指風門框架的內邊框的內邊尺寸。寬度是與檔板垂直方向的尺寸。

2、根據與風門相接管道的內邊尺寸，選擇風門規格中相同或相近的規格，單邊允許Zui大錯的位是50mm。

3、風門在管路布置中，應保持擋板軸在水平位置。

4、對系列中未包括的規格，根據用戶要求，可進行特殊設計。

5、風門訂貨時，應提出使用工況參數。
